本体内部画像

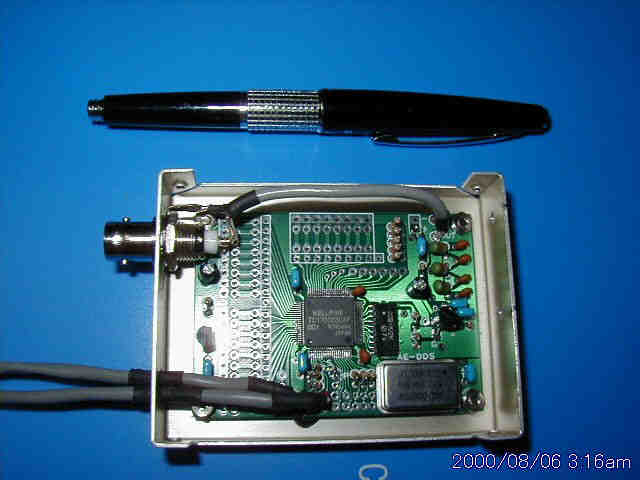

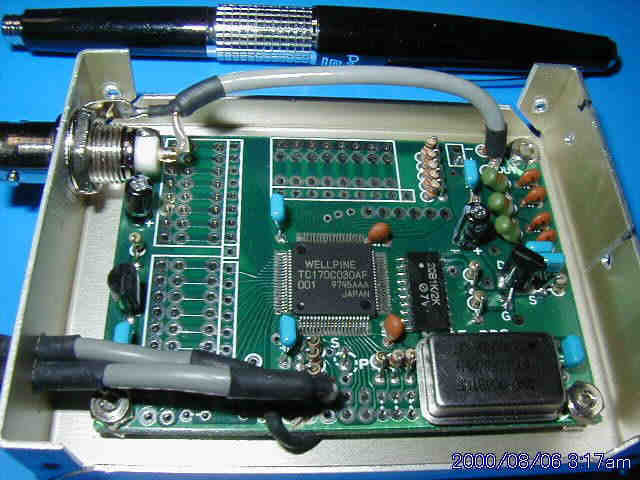

ＤＤＳキット
　市販のＤＤＳキットをシリアル制御で使用します。
　パラレル制御用のディップＳＷは実装しません。
　セレクトコードは７、オープンのままとします。
　ローパスフィルターは２５Ｍｈｚに変更しています。

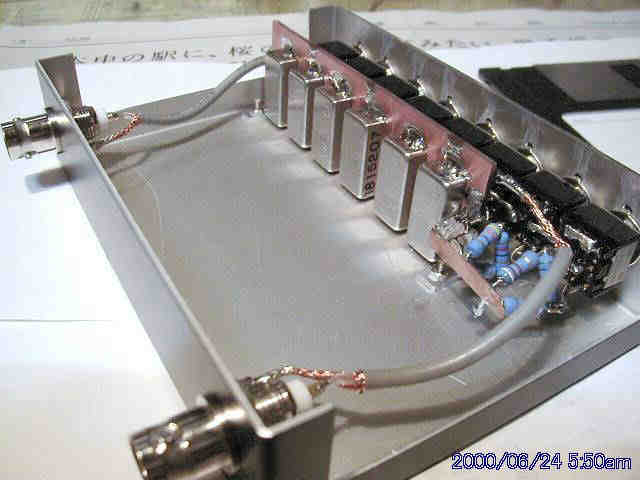

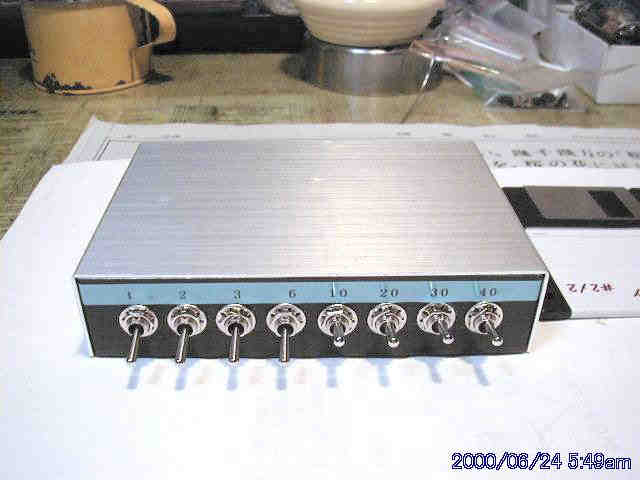

アッテネーター
　１、２ｄＢは抵抗にてパイ型アッテネータを組み込む。
　その他の３，６，１０，２０，３０，４０ｄＢは市販品を使用。
　半分の大きさのケースに組み込みたかった。

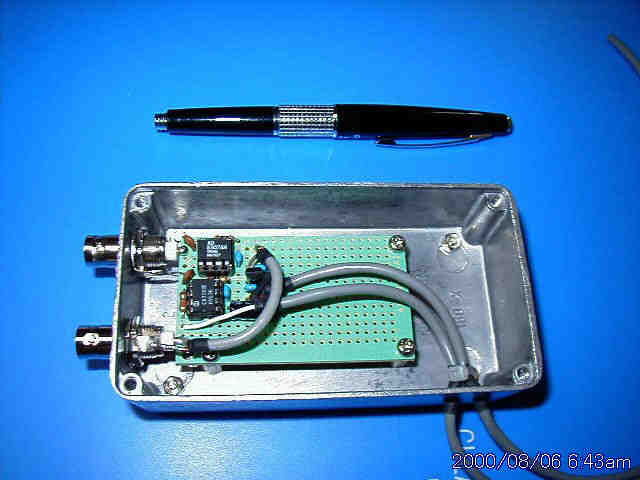

電界強度計（出力インジケーター）
　ＡＤ８３０７ＩＣ使用、感知強度：３０dBμV（−７７dBm）〜１２５dBμV（＋１８dBm）が計れる
　というキットを利用しています。Ｈ／Ｌ レベル以外にボリュームによる設定が可能。
　ＬＣＤ表示による直読方式を計画中です。

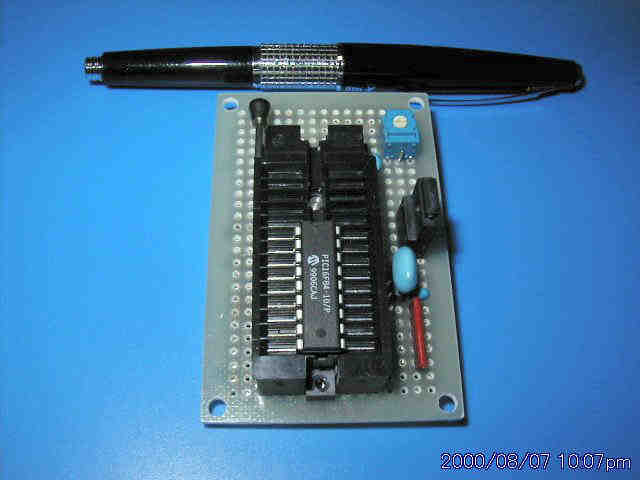

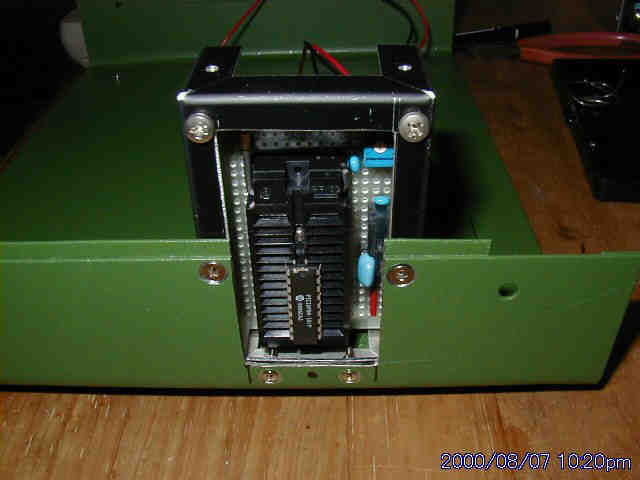

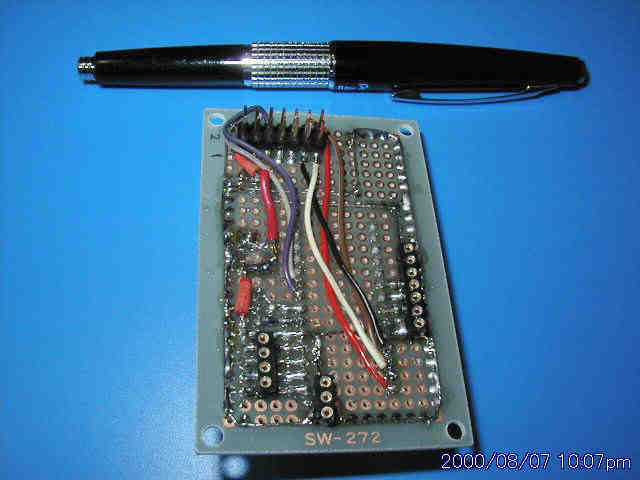

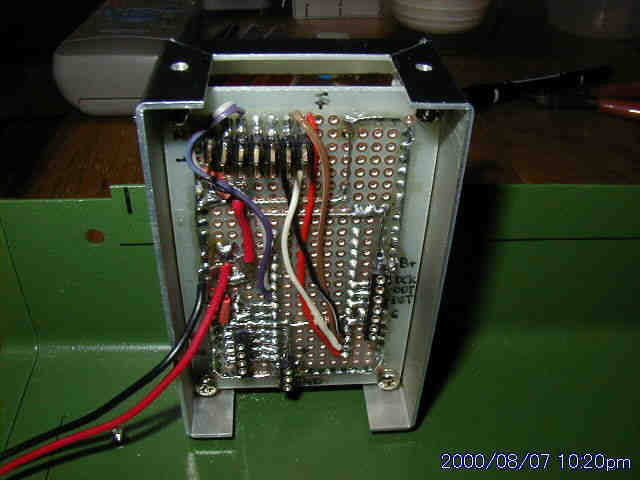

ＰＩＣ　ＤＤＳコントローラー（キットではありません、オリジナル部分です）
　以下の機能を有する自作プログラムがＰＩＣ１６Ｆ８４（１０Ｍｈｚ）上で動作します。
　ＤＤＳをシリアル通信にてコントロール。
　ロータリーエンコーダーにて周波数をＵＰ／ＤＯＷＮできます。
　周波数の可変レンジ（１〜１０Ｋｈｚ単位）をプッシュＳＷで切り替えられます。
　Ａ／Ｂｃｈ２つの周波数を記憶でき、ロックすることも可能です。
　出力周波数をそのままＬＣＤへ高速で表示したり、あらかじめセットしたオフセットを
　加えた周波数を表示します。
　２，３逓倍表示、逆ダイヤル、下限／上限周波数制限も可能です（ＰＩＣ書き込み時に指定）。

　使用部品は極力少なくしてあります。今回はｾﾞﾛﾌﾟﾚｯｼｬｰｿｹｯﾄのため大げさに写っていますが・・・
　簡単にＰＩＣ交換可能な構造なのでスペシャルファンクションのプログラムに切り替えるのが容易にできます。
　（周波数をスイープさせたり夢は広がります・・・でもプログラム開発が待ってますｈｉｈｉ）





３逓倍＋ＡＭ変調
　目的周波数を５０．５００Ｍｈｚとした３逓倍回路です。１６．８３３３３３Ｍｈｚ×３
　この回路をＯＮにして３逓倍対応のＰＩＣを装着すれば周波数が直読できます。

　入力信号を「６ｍＡＭ長屋」ご推薦の第２ゲート変調する回路です。
　変調は内部１Ｋｈｚの信号、および外部からの信号で変調できます。

　「只今、画像撮影中」

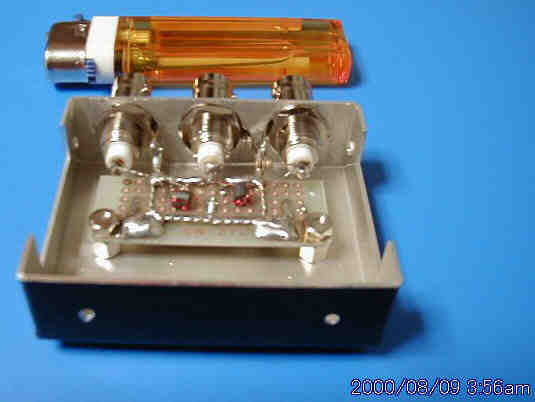

分配器　（ＴＮＸ　Ｍｒ．Ｓｉｋａｎｏ）
　本機器の出力と電界強度計への信号を分配する回路。
　フェライトビーズ２個へバイファイラ、トリファイラ巻きを施して組み合わせてあります。
　簡単に仕上げるため減推量はあります。
　出力側に１００Ω抵抗を接続しているので機器出力がオープン状態でもインジケーター表示は大丈夫でしょう。
